东风8方洗扫车详细参数配置 洗扫车多少钱一辆
CLT5071TXSEQ6型洗扫车功能介绍
东风洗扫车 8方洗扫车 洗扫车价格 洗扫车厂家
东风多利卡洗扫车采用洗，扫，吸，混合的方式收集垃圾，湿式除尘、电液PLC一键**，液压倾翻卸料的作业方式对路面进行清扫作业。
采用副发动机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证清扫过程的连续性。
采用“中置两扫盘 +喷雾降尘+中置宽幅吸嘴（内置高压喷杆及两侧高压喷杆）”的结构布局，对泥泞路面有更好的清洁效果，清扫过程中砂石不在飞溅扬尘，此布局便于清扫装置与吸盘的调整与维护，转场作业时整车通过性好。
副发动机与风机之间的传动设置设有自动离合器，可保证副发动机空载启动和停机时与风机的自动脱离，降低了对副发动机的冲击，提高了副发动机的工作可靠性和使用寿命。
扫盘有遇障碍自动避让保护功能和自动复位功能，遇到障碍自动回缩，越过障碍自动回位。
扫盘转速可根据各种不同的清扫工况来调整转速，能保证在各种污染状况下都有良好的清扫效果
采用**，高效的专用风机和可随路面自动找平的全浮动式吸嘴，清扫效果好，使用寿命长。
性能参数简介
项 目 | 主要性能参数 | ||
车 型 | 东风多利卡 | ||
整车型号 | CLT5071TXSEQ6型洗扫车 | ||
底盘型号、类别、生产企业 | EQ1075SJ3CDF 二类 东风汽车股份有限公司 | ||
排放标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
发 动 机 | 主机 | 底盘发动机型号及生产企业 | Q23-136E60 安徽全柴动力股份有限公司 |
功率(kw) | 100 | ||
马力(ps) | 136 | ||
排量(ml) | 2300 | ||
副机 | 清扫发动机型号及生产企业 | 广西玉柴动力 | |
功率(kw) | 75 | ||
马力(ps) | 102 | ||
排量(ml) | 2900 | ||
燃油种类 | 0号轻柴油(与底盘共用柴油箱) | ||
车辆 基本 参数 | 外形尺寸(长X宽X高)mm | 6420X2100X2600 | |
轴距(mm) | 3308 | ||
轮胎 | 7.00R16 | ||
轮胎数量 | 7(含1备胎) | ||
轮距 | 前轮(mm) | 1525 | |
后轮(mm) | 1650 | ||
额定乘员 | 2.3人 | ||
前悬/后悬(mm) | 1130/2070 | ||
接近角 | 27 | ||
离去角 | 15 | ||
离地高度(mm) | 150 | ||
额定载质量(kg) | 1320,1255,1730,1665 | ||
整备质量(kg) | 5910,5500 | ||
**总质量(kg) | 7360 | ||
专用性能参数 | 垃圾箱容积( m3 ) | 3.（不锈钢材质） | ||||||
清水箱容积( m3 ) | 3（不锈钢材质） | |||||||
清扫宽度(mm) | 2800 | |||||||
清扫作业速度(km/h) | 3-15 | |||||||
保洁作业速度(km/h) | 5-15 | |||||||
**清扫能力(m2/h) | 45000 | |||||||
抽吸能力 | 密度(g/cm3) | 2.0 | ||||||
质量(kg) | 1.5 | |||||||
抽吸粒度(mm) | ≥100 | |||||||
垃圾厢倾卸角 | ≥45° | |||||||
清扫效率 | ≥98% | |||||||
作业噪声(db) | < 88 符合GB7258规定 | |||||||
行驶性能参数 | 驱动型式 | 4×2后轴驱动 | ||||||
悬架型式 | 钢板弹簧 | |||||||
钢板弹簧片数(前/后) | 8/10+7 | |||||||
制动型式 | 双回路气压制动、鼓式 | |||||||
制动距离(满载30km/h) | ≤10m | |||||||
**车速(km/h) | 99 | |||||||
**小转弯半径(m) | 8 | |||||||
**爬坡度 | ≥30％ | |||||||
离合器系统 | 单片干式膜片弹簧离合器，液压操纵 | |||||||
变速器系统 | 机械式5档变速器，带同步器，手动 | |||||||
发动机耗油量 | 行驶(L/100km) | 作业(L/h) | 作业(L/10000m2) | |||||
≤12 | ≤6 | ≤3 | ||||||
降尘系统 | 喷水形式 | 低压雾状 | ||||||
主要元件组成 | 水过滤器、管路、不锈钢喷架、高压喷嘴等 | |||||||
高压水泵 | 品孚 | |||||||
安装位置 | 清扫降尘 | 左右前扫盘 | ||||||
吸尘降尘 | 吸盘吸风口内 | |||||||
**型式 | 电子**，一键操作 | |||||||
液压系统 | 型式 | 开放式，电动**集中操纵 | |
主要元件 | 齿轮泵、摆线马达、液压缸、电磁阀、动力单元等 | ||
摆线马达 | 三洋机械 | ||
齿轮油泵 | 长源机械 | ||
液压油缸 | 海普瑞斯液压油缸 | ||
液压缸密封件 | 鼎基 | ||
液压油管 | 天河 | ||
电磁阀组 | 海普瑞斯 | ||
防震压力表 | 红旗 | ||
回油过滤器 | 海普瑞斯 | ||
系统溢流压力 | Mpa | 12-15 | |
液压油箱容积 | L | ≥60 | |
电器系统 | 系统组成 | 由底盘车电路和副发动机电气部分及专用工作装置操作**电路组成。 | |
底盘车系统电压(V) | 24 | ||
工作装置系统电压(V) | 24 | ||
电控箱面板组成 | 副机转速表、副机水温表、机油温度报**装置、各种操作**开关 | ||
**开关 | 上海施耐德(中法合资) | ||
可编程序逻辑**器 | 百兆富 | ||
断路器 | 海格 | ||
蓄电池型号 | 12V-70A.H (2只并联) | ||
风机系统 | 型式 | 专用高压离心风机 | |
品牌 | 北玻风机 | ||
额定工作转速 | r/min | 29500 | |
传动型式 | 副发动机、离合器、带齿耐高温A带传动(4根) | ||
风机皮带 | 浙江三力士 | ||
自动离合器 | 离心式，进口材质，质保壹年，使用寿命可达1万工作小时 | ||
风量(m3/h) | 5000 ~ 7800 | ||
清扫系统 | 型式 | 在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 | |
主要元件组成 | 扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 | ||
扫刷撑开直径 | mm | φ800-900 | |
扫盘马达转速 | r/min | 140 | |
扫盘数量 | 2 | ||
单个扫盘配刷数量 | 22 | ||
扫盘倾角调整 | 前扫盘 | 前倾5°~15° 外倾5°~10° | |
后扫盘 | 前倾5°~10° 内倾5°~10° | ||
吸嘴装置 | 型 式 | 吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸**双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量8），吸嘴体与路面随动。液压驱动电气自动**吸嘴升降，弹簧浮动悬挂。 | |
吸管直径 | mm | φ180 | |
吸管品牌 | NORRES | ||
行走轮轴承 | SKF(斯凯弗) | ||
行走轮耐磨外圈 | Stellana | ||
工作状态吸嘴边刚性部份 离地间隙(mm) | 5～8 | ||
吸嘴吸管风速(m/s) | 50 ～ 65 | ||
吸嘴负压(mmH2O) | 380 | ||
其它配置 | 报**系统 | 倒车语音报**系统 | |
副操作系统 | 尾部带电控操作系统，**大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。 | ||
手动泵应急举升系统 | 如遇副发动机故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。 | ||
【整车技术参数】 | |||
产品** | 纵昂牌 | 公告批次 | 348 |
产品名称 | 洗扫车 | 产品型号 | CLT5071TXSEQ6型洗扫车 |
总质量(Kg) | 7360 | 罐体容积(m3) | |
额定载质量(Kg) | 1320,1255,1730,1665 | 外形尺寸(mm) | 6420×2100×2600 |
整备质量(Kg) | 5910,5500 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2,3 | 鞍座**载质量(Kg) | |
接近角/离去角(°) | 21/12,21/13 | 前悬/后悬(mm) | 1055/2057 |
轴荷(Kg) | 2640/4720 | **车速(Km/h) | 110 |
备注 | 该车用于清扫、清洗路面垃圾,主要装置为箱体及洗扫系统;随底盘选装驾驶室;ABS型号/厂家:ABS型号:ABS/ASR-24V-4S/4M,厂家:襄阳东风隆诚机械有限责任公司;侧面防护专用装置替代,后防护装置材料为:Q235碳钢,连接方式为:螺栓连接,后部防护截面尺寸(mm):120×50后防护离地高度为400mm. | ||
【底盘技术参数】 | |||
底盘型号 | EQ1075SJ3CDF | 底盘名称 | 载货汽车底盘 |
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
轴数 | 2 | 轮胎数 | 6 |
轴距 (mm) | 3308 | ||
轮胎规格 | 7.00R16,7.00R16LT,7.00R16LT 14PR,7.50R16LT 16PR | ||
钢板弹簧片数 | 8/10+7,12/12+9 | 前轮距(mm) | 1525,1519,1503,1613 |
燃料种类 | 柴油 | 后轮距(mm) | 1498,1516,1586,1670,1650,1800 |
排放依据标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
CY4BK461 CA4DB1-11E6 CY4BK161 D20TCIF1 Q28-130E60 H20-120E60 CA4DB1-13E6 YCY24140-60 D20TCIF11 Q23-115E60 ZD30D16-6N M9T-600 Q23-136E60 | 东风朝阳朝柴动力有限公司 **汽车集团有限公司 东风朝阳朝柴动力有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 安徽全柴动力股份有限公司 **汽车集团有限公司 广西玉柴机器股份有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 东风轻型发动机有限公司 东风轻型发动机有限公司 安徽全柴动力股份有限公司 | 3707 2207 3856 1999 2800 2000 2207 2360 1999 2300 2953 2298 2300 | 95 81 105 93 96 90 95 103 93 85 120 105 100 |

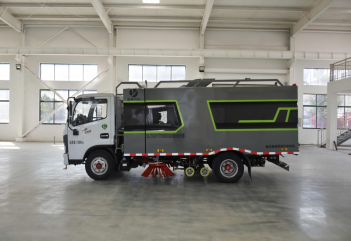

整车图片
